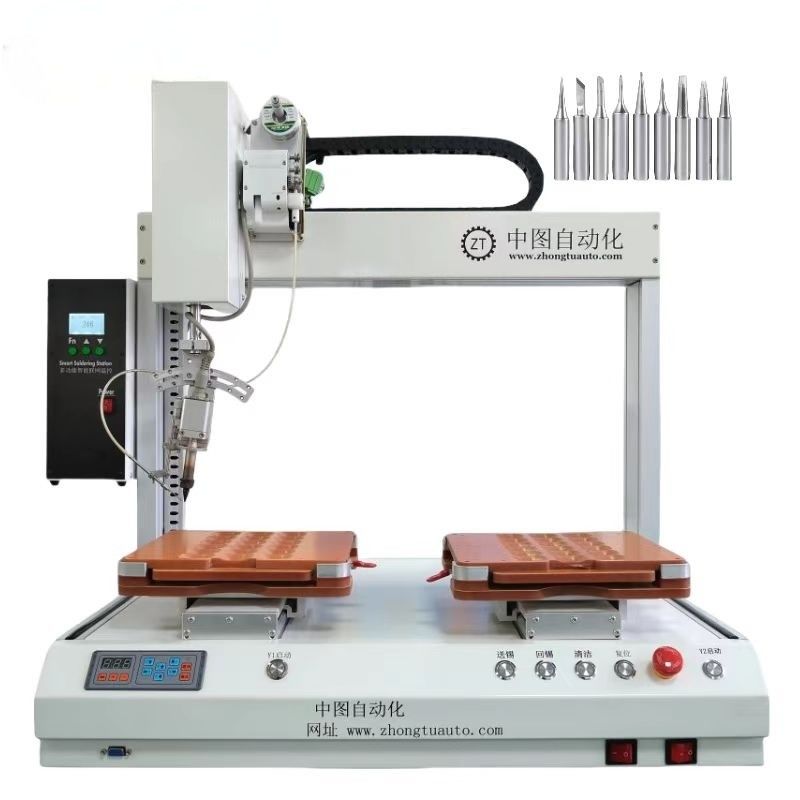

ZT Automatische soldeermachine voor de automobielindustrie Precision 5A

ZT Automatische soldeermachine voor de automobielindustrie - Precision meets durability

Het werkingsprincipe van de automatische soldeermachine omvat hoofdzakelijk de volgende belangrijke onderdelen:

1. tin voedingssysteem:

• Tin voedingsmechanisme: bestaat meestal uit een tin voedingsmotor, een tin voedingsrol en een tin draadleiding.Wanneer de rol wordt gedraaid, wordt de tindraad uit de tindraadrol getrokken en nauwkeurig door de tindraadgeleider naar de plaats van het soldeerhoofd geleverd.

• Beheersing van de tinvoeding: het besturingssysteem van de automatische soldeermachine regelt de snelheid, de lengte en de tijd van de tinvoeding nauwkeurig volgens de vooraf ingestelde procedures en parameters.Bijvoorbeeld:In het geval van het slijplassen is een continue en stabiele tinvoeding vereist.

2Verwarmingssysteem:

• Verwarmingskern: is de kerncomponent van de warmteopwekking, de gemeenschappelijke verwarmingskern heeft een keramische verwarmingskern, een hoogfrequente verwarmingskern, enz.het verwarmingsapparaat zet elektrische energie om in warmte, waardoor de soldeerkop snel opwarmt.

• Temperatuurregeling: Om de kwaliteit en stabiliteit van het lassen te waarborgen, is de vol-automatische soldeermachine uitgerust met een nauwkeurig temperatuurregelsysteem.Het systeem bestaat meestal uit een temperatuursensor.De temperatuursensor controleert de temperatuur van de soldeerkop in realtime en stuurt het temperatuursignaal naar de regelaar.Volgens de vooraf ingestelde temperatuurwaarde en het temperatuursignaal van de feedback, wordt het vermogen van het verwarmingsapparaat door de temperatuurregelaar aangepast, zodat de temperatuur van de soldeerkop in het ingestelde bereik blijft.

3Motor:

• Robotarm of -platform:Het bewegingssysteem van de volledig automatische soldeermachine is verantwoordelijk voor het aandrijven van de ijzeren kop en het tin voedingsmechanisme te bewegen volgens de vooraf ingestelde baan en positieDe robotarm kan vrije beweging realiseren in driedimensionale ruimte en heeft een hoge flexibiliteit, die geschikt is voor complexe laswerkzaamheden.Het platform wordt meestal in een vlak verplaatst en is geschikt voor eenvoudig recht of gebogen lassen.

• Bewegingsregeling: de regeling van het bewegingssysteem wordt uitgevoerd door een speciale bewegingsregelaar of -regelsysteem.verblijfstijd en andere bewegingsparameters door parameters te programmeren of in te stellenVolgens deze parameters controleert de bewegingscontroller nauwkeurig de beweging van de robotarm of het platform om de nauwkeurigheid en consistentie van het lassen te waarborgen.

4. Lasproces:

• Wetting en diffusie: Wanneer de temperatuur van de soldeerkop de juiste lastemperatuur bereikt, wordt de temperatuur van de soldeer van de soldeer van de soldeer van de soldeer van de soldeer van de soldeer van de soldeer van de soldeer van de soldeer van de soldeer van de soldeer van de soldeer van de soldeer.het tinvoersysteem brengt de tindraad naar het puntje van het soldeerhoofdHet is de eerste keer dat de splijtstof wordt gebruikt om de splijtstof in de splijtstof op te lossen.zal het metaaloppervlak nat maken dat moet worden gelast en op het metaaloppervlak verspreidenDe functie van de vloeistof is hoofdzakelijk het verwijderen van de oxide op het metaaloppervlak, het verminderen van de oppervlaktespanning van de soldeer en het verbeteren van de vochtbaarheid en de vloeibaarheid van de soldeer.

• Metallurgische binding: bij de diffusie van de soldeer vinden metallurgische reacties plaats tussen de soldeer en het te lassen metaal, waardoor intermetale verbindingen ontstaan.om een solide binding tussen soldeer en metaal te bereikenWanneer de soldeer afkoelt en verstijft, ontstaat een betrouwbaar laspunt.

5Controlesysteem:

• Hoofdbesturingsunit: De hersenen van de automatische soldeermachine, die verantwoordelijk is voor de coördinatie en beheersing van het werk van de verschillende systemen.De hoofdbesturingseenheid ontvangt feedbacksignalen van temperatuursensoren, bewegingssensoren, enz., en geeft volgens vooraf ingestelde programma's en parameters besturingsopdrachten uit om het werk van de tinvoeding, het verwarmingssysteem en het bewegingssysteem te regelen.

• Mens-machine-interface: zorgt voor een handige bedieningsinterface voor de bediener.en de lasstatus te controleren via de mens-machine interfaceDe mens-machine-interface gebruikt meestal touchscreen, knoppen en andere manieren, gemakkelijk te bedienen.

Productparameter:

Specificatie:
