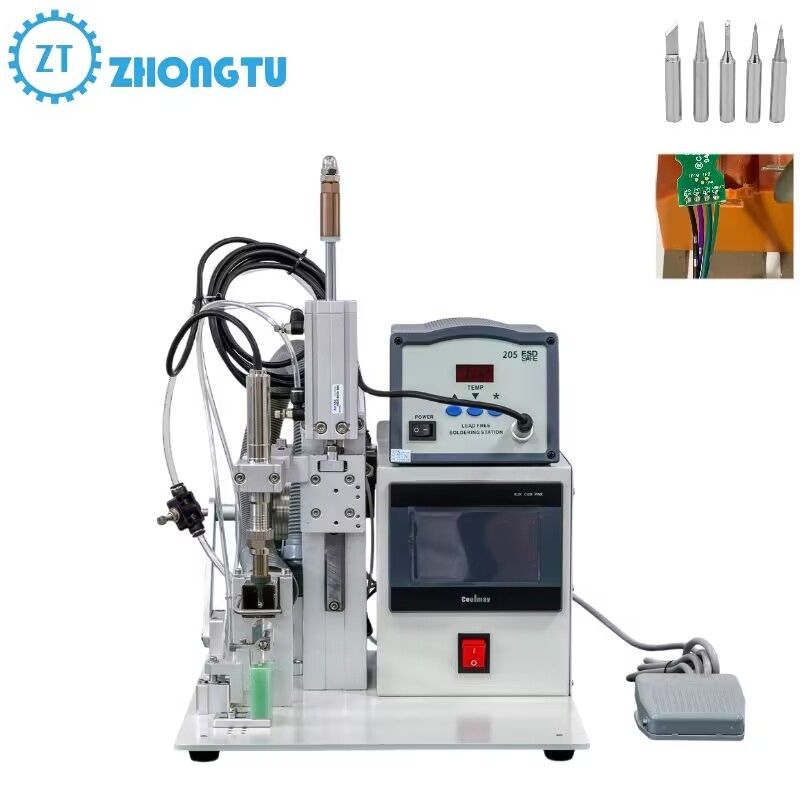

Semi-automatische elektronische componenten draad soldeermachine LCD-paneel lasmachine

Semi-automatische elektronische componenten draadsoldeermachine LCD-paneel lasmachine

1. Kernstructuur en werkingsprincipe

• Mechanisch systeem:
  • Bestaat uit een meerassige robotarm (meestal 3–5 assen) voor precieze X/Y/Z-positionering, gecombineerd met een soldeerbout houder en soldeertoevoer.
  • Verstelbare werktafel voor verschillende PCB-maten en -hoeken.
• Elektrisch besturingssysteem:
  • Gebruikt een microprocessor of PLC (Programmable Logic Controller) om beweging, temperatuur en soldeertoevoer te beheren op basis van vooraf ingestelde parameters.
• Human-Machine Interface (HMI):
  • Touchscreen of toetsenbord voor het invoeren van lascoördinaten, het bewerken van programma's en het aanpassen van parameters (bijv. temperatuur, soldeerdraadlengte, verblijftijd).

2. Belangrijkste functionele kenmerken

• Coördinaatinvoer en teach-modus:
  • Maakt directe handmatige invoer van laspunten (X/Y/Z-coördinaten) mogelijk of "teaching" via het joggen van de robot naar elke positie, die de machine registreert voor herhaling.
  • Ondersteunt import van CAD-bestanden (bijv. DXF) voor batchlassen van vooraf ontworpen PCB-layouts.
• Soldeertoevoermechanisme:
  • Motor-aangedreven automatische soldeerdraad dispenser, geactiveerd door voetpedaal of programma, die precieze lengtes afgeeft (bijv. 0,5–5 mm) met ±0,1 mm nauwkeurigheid.
• Temperatuurregeling:
  • PID-gestuurde soldeerbout met tip-temperatuurstabiliteit binnen ±1–5°C, instelbaar van 200–450°C om loodhoudend/loodvrij soldeer te passen.
• Lasmodi:
  • Puntsolderen: Gericht solderen op specifieke punten, ideaal voor through-hole componenten.
  • Slepend solderen: Continu solderen langs een pad, geschikt voor SMD-leads of componenten met fijne pitch.

3. Precisie en bewegingscontrole

• Positioneringsnauwkeurigheid:
  • Bereikt doorgaans 0,05–0,1 mm herhaalbaarheid via zeer precieze stappen/servomotoren en lineaire geleidingen, cruciaal voor micro-solderen (bijv. 01005 SMDs).
• Bewegingsalgoritmen:
  • Geavanceerde interpolatie-algoritmen (bijv. kubische spline) simuleren mensachtige soldeergewoonten, zoals het kantelen van de soldeerpunt of het aanpassen van de druk voor een optimale verbinding.
• Anti-vibratie ontwerp:
  • Stijf frame en dempende componenten verminderen positionele fouten veroorzaakt door mechanische trillingen tijdens de werking.

4. Instelbare procesparameters

• Temperatuurprofiel:
  • Voorverwarmings-, soldeer- en afkoelingsfasen kunnen worden geprogrammeerd voor complexe componenten die gecontroleerde thermische cycli vereisen.
• Soldeervolume en toevoersnelheid:
  • Gebruikers kunnen de diameter van de soldeerdraad (0,3–1,0 mm), de toevoersnelheid en de retractiesnelheid instellen om overtollig soldeer of koude verbindingen te voorkomen.
• Verblijftijd en druk:
  • Controle van hoe lang de bout op de verbinding blijft en de neerwaartse kracht die wordt uitgeoefend (via mechanische aanpassing), wat van invloed is op de soldeerstroom en de sterkte van de verbinding.

5. Veiligheids- en beschermingsfuncties

• ESD (Electrostatic Discharge) Compliance:
  • Geaarde structuur en antistatische materialen om gevoelige componenten te beschermen tegen statische schade.
• Oververhitting en foutmeldingen:
  • Automatische uitschakeling als de tip-temperatuur de veilige limieten overschrijdt of als er storingen in het motor-/besturingssysteem worden gedetecteerd.
• Noodstopknop:
  • Onmiddellijke stopzetting van alle bewerkingen in geval van ongevallen of storingen.

6. Toepassingsscenario's

• Elektronica productie:
  • Massaproductie van PCB's voor consumentenelektronica, automotive en medische apparaten, waardoor een consistente verbindingskwaliteit wordt gewaarborgd.
• Prototyping en kleine batchproductie:
  • Flexibele programmering voor snelle installatie van verschillende PCB-ontwerpen zonder speciale mallen.
• Micro-elektronica en reparatie:
  • Geschikt voor componenten met fijne pitch (bijv. BGA, QFP) en herwerking van beschadigde verbindingen waar handmatig solderen foutgevoelig is.

7. Voordelen ten opzichte van handmatig solderen

• Consistentie: Elimineert menselijke fouten in temperatuurregeling, soldeervolume en positionering.
• Efficiëntie: Voltooit repetitieve taken 2–5 keer sneller dan handmatige bediening, met 24/7 continue werkmogelijkheid.
• Kostenbesparingen: Vermindert herwerkingspercentages (bijv. van 5% naar <1%) en minimaliseert schade aan componenten door precieze controle.

Productparameter:

Product beschrijving:

Deze semi-automatische soldeermachine combineert geavanceerde technologie met uitstekend vakmanschap om efficiënte en nauwkeurige lasoplossingen te bieden aan de elektronica-industrie. Het maakt gebruik van een intelligent temperatuurregelsysteem, dat de soldeertemperatuur nauwkeurig kan regelen om een stabiele en betrouwbare soldeerverbinding te garanderen. Of het nu gaat om complexe printplaten of fijne elektronische componenten, het kan gemakkelijk worden verwerkt om perfect lassen te bereiken.

De unieke tinvoedingsinrichting is prachtig ontworpen en de tinvoedingssnelheid is uniform en stabiel, die flexibel kan worden aangepast aan verschillende behoeften. De bedieningsinterface is eenvoudig en intuïtief, gemakkelijk te gebruiken, en zelfs beginners kunnen snel de bedieningsvaardigheden beheersen. Tegelijkertijd heeft de apparatuur een goede stabiliteit en duurzaamheid, en door strenge kwaliteitstests kan het lange tijd uitstekende prestaties leveren bij intensief werk.

De semi-automatische soldeermachine wordt veel gebruikt in elektronische assemblage, elektrisch onderhoud, productie van communicatieapparatuur en andere gebieden, wat een sterke ondersteuning biedt voor bedrijven om de productie-efficiëntie te verbeteren, kosten te verlagen en de productkwaliteit te verbeteren. Kies ons merk, is kiezen voor professionaliteit en kwaliteit.
